SignalVu-PC

SignalVu-PC 是射频和矢量信号分析软件的基础,可以帮助您简便地验证射频设计。不管您的设计验证中涉及的是 EMI/EMC 预一致性测试、宽带雷达、无线局域网还是跳频通信,SignalVu-PC 完善的工具和应用软件都显示了这些信号随时间变化的特点,可以加快您获得所需信息的速度。

SignalVu-PC 的免费基础版具有 17 种信号分析和实时频谱分析以及付费附加选项,其中包括 EMI/EMC 预一致性测试和调试、矢量信号分析、脉冲信号分析和商用无线信号分析。

主要功能:

  • 分析泰克实时信号分析仪和示波器采集的波形
  • 在没有采集硬件的情况下进行分析
  • 分析宽带设计
  • 广泛的信号分析适用于多种应用,包括:宽带雷达和脉冲射频信号、无线局域网、蓝牙、商用无线、EMC/EMI 预一致性测试和调试等
基本价格
US $1,160 - US $54,800
购买/报价 有问题?现在就聊

从计算机分析

SignalVu-PC 矢量信号分析软件拥有与 RSA5000 和 RSA6000 系列实时信号分析仪相同的分析功能。 可以对频率、相位、幅度和调制随时间变化进行时间相关测量,

可以使用 SignalVu-PC 分析 USB 频谱分析仪及所有泰克 MDO/MSO/DPO 系列示波器采集的数据,包括混合域示波器中的频谱分析仪,在这些宽带采集系统中增加深入分析功能。可以使用仪器的所有采集后分析功能,分析 RSA 和 Specmon 采集的信号。

EMI/EMC 预一致性测试

SignalVu-PC 现通过 EMCVu 支持 EMC 预一致性测试。EMCVu 是一款一体化软件解决方案,适用于在您自己的 PC 上运行的 EMI/EMC 预一致性测试和故障排除。这为您提供了一种简单、快速、准确并且经济实惠的方法,用于确定您的产品设计是否已准备好提交给测试机构进行 EMI/EMC 辐射一致性测试。这通过以下功能来实现:针对多个标准的按钮支持,自动多测量/多格式报告,环境噪声校准和比较,谐波标记和使用峰值检测器进行的更快速扫描,以及针对准峰值和平均检测器故障的点测量。

为RF应用订制的选配应用

SignalVu-PC 基本版可以进行频谱分析、射频功率和统计测量、频谱图、幅度、频率和相位随时间变化及模拟调制测量。提供了 P25、蓝牙、LTE、地图绘制、播放记录的文件、WLAN、稳定时间、音频、调制、脉冲和 OFDM 分析应用。可以使用 SignalVu 分析软件直接观察宽带卫星和点到点微波链路。简便地自动实现自动时间测量 (SVT)。用户可以选择测量带宽、容限频段、参考频率(自动或手动),并可以为通过/失败测试最多设置三个容限频段。稳定时间可以外部或内部触发作为参考点,也可以从上次稳定频率或相位开始计算。

增加超过 15 种高级测量 -- 免费使用 30 天

基础版软件提供 17 种标准测量。 我们还支持升级到超过 15 种高级测量。 这些额外测量适用于 SignalVu-PC 或 SignalVu 支持的任何平台。

任何应用升级均免费试用 30 天。 只需购买您所需要的应用。

先下载免费的 SignalVu-PC 软件,然后激活所需应用的试用。 升级以节点锁定或浮动版本形式提供。 节点锁定许可让您应用到新 PC 三次。 浮动许可允许选定用户管理各个许可证。 所有试用均为浮动许可。

SignalVu-PC 高级测量

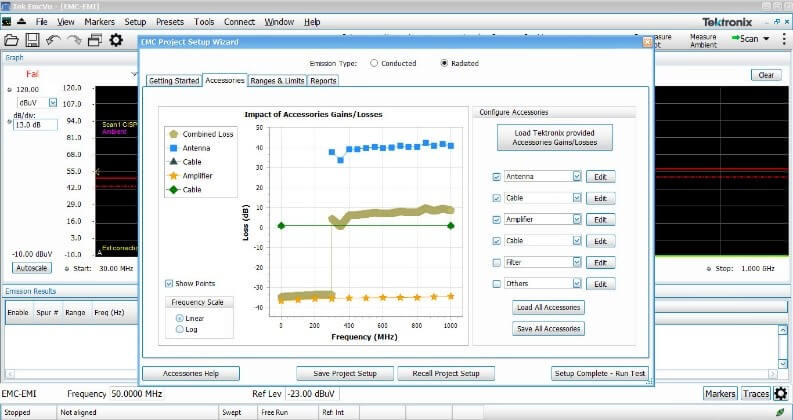

EMCVu:预一致性检查和故障排除

  • 简单易用的自动化设置向导
  • 针对 FCC、MIL-STD、DEF-STAN 和 CISPR 规范的按钮支持
  • 自动化多测量/多格式报告
  • 环境噪声校准和比较
  • 谐波标记和使用峰值检波器的快速扫描以及准峰值和平均检波器故障的点测量
1 下载 SignalVu-PC 软件
2 支持 EMCVU 30 天试用
3 索取 EMCVUFL-SVPC 报价 (浮动许可)
索取 SVPNL-SVPC 报价 (节点锁定许可)

Thumbnail

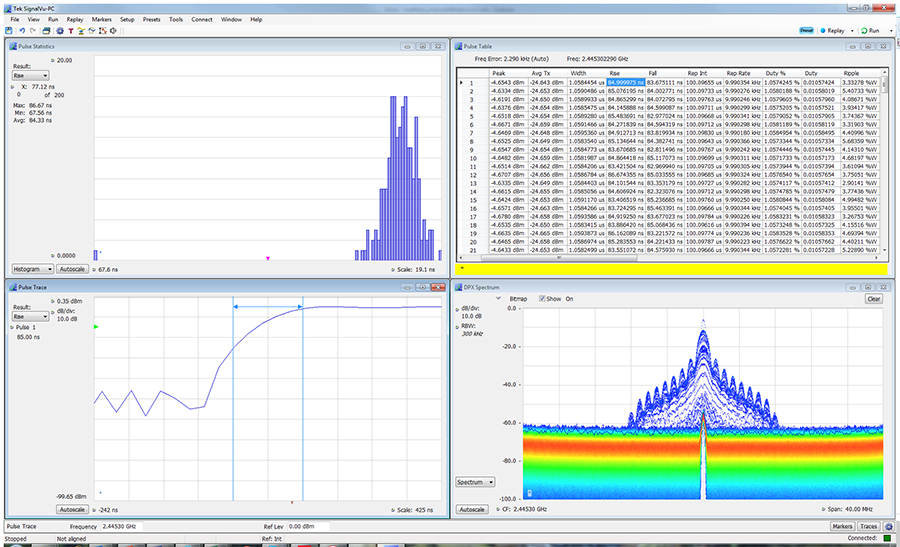

 SVP:高级信号分析(包括脉冲测量)

  • 使用多达 27 种不同矢量和标量测量自动检定脉冲
  • 脉冲表显示所有测量的结果
  • 统计测量与直方图类似,对许多脉冲都可以显示脉冲测量结果
  • 各个脉冲轨迹适用于所有测量
  • 保存结果进行进一步分析
1 下载 SignalVu-PC 软件
2 启用 SVP 30 天试用
3 索取 SVPFL-SVPC 报价 (浮动许可)
索取 SVPNL-SVPC 报价 (节点锁定许可)


Thumbnail
 SVA:AM/FM/PM/直接音频分析

  • 用于 AM/FM/PM 信号的音频测量
  • SINAD、总谐波失真、噪声、嗡声
  • 高通滤波器、低通滤波器、弱化预设且用户可设置的滤波器。
1 下载 SignalVu-PC 软件
2 启用 SVA 30 天试用
3 索取 SVAFL-SVPC 报价 (浮动许可)
索取 SVANL-SVPC 报价 (节点锁定许可)


Thumbnail
 SVT:稳定时间(频率和相位)测量

  • 测量信号稳定到频率或相位范围内的时间
  • 如锁相环设备的频率和稳定时间
  • 用户可定义的模板以及分析仪上外部触发或内部触发的稳定时间定义
1 下载 SignalVu-PC 软件
2 启用 SVT 30 天试用
3 索取 SVTFL-SVPC 报价 (浮动许可)
索取 SVTNL-SVPC 报价 (节点锁定许可)


Thumbnail
 SVM:通用调制分析

  • 包括误差矢量幅度、调制误差速率、星座图和更多测量
  • 支持 27 种不同调制方案,包括 256 QAM、CPM、nFSK 和其他
  • 在星座图上锁定的同步字搜索、用于检测和分析脉冲信号调制质量的突发模式
  • 非常适用于测量 Zigbee、蓝牙 EDR、TETRA 和 DVB-S 设备的调制质量
1 下载 SignalVu-PC 软件
2 启用 SVM 30 天试用
3 索取 SVMFL-SVPC 报价 (浮动许可)
索取 SVMNL-SVPC 报价 (节点锁定许可)


Thumbnail
 SVO:通用调制分析

  • 允许对格式上接近于 802.11a 或 802.16.d(固定 WiMAX)信号的信号进行 OFDM 分析
1 下载 SignalVu-PC 软件
2 启用 SVO 30 天试用
3 索取 SVOFL-SVPC 报价 (浮动许可)
索取 SVONL-SVPC 报价 (节点锁定许可)


CON:SignalVu-PC 实时链接到 MDO4000B/C 系列

  • 使用运行任何或所有 SignalVu-PC 选项的不同 PC 控制 MDO4000B/C 混合域示波器
1 下载 SignalVu-PC 软件
2 启用 CON 30 天试用
3 索取 CONFL-SVPC 报价 (浮动许可)
索取 CONNL-SVPC 报价 (节点锁定许可)


Thumbnail

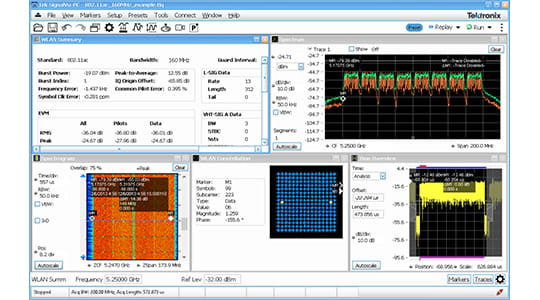

 SV23:WLAN 802.11a/b/g/j/p 测量应用

  • 根据 IEEE 标准对 802.11a/b/g/j/p 无线局域网的定义测量物理层射频发射机
  • 报告关键测量的综合图形显示屏
1 下载 SignalVu-PC 软件
2 启用 SV23 30 天试用
3 索取 SV23FL-SVPC 报价 (浮动许可)
索取 SV23NL-SVPC 报价 (节点锁定许可)


Thumbnail
 SV24:WLAN 802.11n 测量应用(需要应用 SV23)

  • 根据 IEEE 标准对 SISO 802.11n 无线局域网的定义测量物理层射频发射机
  • 报告关键测量的综合图形显示屏
1 下载 SignalVu-PC 软件
2 启用 SV24 30 天试用
3 索取 SV24FL-SVPC 报价 (浮动许可)
索取 SV24NL-SVPC 报价 (节点锁定许可)


Thumbnail
 SV25:WLAN 802.11ac 测量应用(需要应用 SV24)

  • 根据 IEEE 标准对 SISO 802.11ac 无线局域网的定义测量物理层射频发射机,测量的频率高达 20、40、80 和 160 MHz
  • 报告关键测量的综合图形显示屏
1 下载 SignalVu-PC 软件
2 启用 SV25 30 天试用
3 索取 SV25FL-SVPC 报价 (浮动许可)
索取 SV25NL-SVPC 报价 (节点锁定许可)


SV2C:测量捆绑实时链接到 MDO4000B/C 和 WLAN 802.11a/b/g/j/p/n/ac 测量 (包括应用 CON、SV23、SV24 和 SV25)



请参见应用 SV23、SV24、SV25

1 下载 SignalVu-PC 软件
2 启用 SV2C 30 天试用
3 索取 SV2CFL-SVPC 报价 (浮动许可)
索取 SV2CNL-SVPC 报价 (节点锁定许可)


Thumbnail
 MAP:绘制地图

  • 将 SignalVu-PC 的测量集成到地图上的位置,可以在户外与全球卫星导航接收机配合使用,也可以在室内使用
  • 与 GPS 和其他全球卫星导航接收机相集成
  • 基于出行的时间或距离反复绘制测量图
1 下载 SignalVu-PC 软件
2 启用 MAP 30 天试用
3 索取 MAPFL-SVPC 报价 (浮动许可)
索取 MAPNL-SVPC 报价 (节点锁定许可)


Thumbnail
 SV26:APCO P25 测量应用

  • 第 1 阶段和第 2 阶段 APCO P25 测量
  • 轻松捕捉和分析信号,快速确定信号质量和定时
  • 综合图形显示屏显示关键结果
1 下载 SignalVu-PC 软件
2 启用 SV26 30 天试用
3 索取 SV26FL-SVPC 报价 (浮动许可)
索取 SV26NL-SVPC 报价 (节点锁定许可)


Thumbnail
 SV27:蓝牙基本 LE TX SIG 测量

  • 根据蓝牙 SIG 规范对蓝牙基本和蓝牙低能耗进行物理层射频测量
  • 不同测试设置简单预置值的解调和符号信息
  • 蓝牙低能耗和基本速率的自动测量
  • 蓝牙增强数据速率包检测
1 下载 SignalVu-PC 软件
2 启用 SV27 30 天试用
3 索取 SV27FL-SVPC 报价 (浮动许可)
索取 SV27NL-SVPC 报价 (节点锁定许可)


Thumbnail
 SV28:LTE 下连 (eNB) RF 测量

  • 除小区号检测外,还根据 3GPP TS 版本 12.5 进行射频测量(ACLR、SEM、通道功率、OBW)
  • 包括对 TDD 和 FDD 帧格式的支持
  • 预置值和通过/失败信息加速验证
1 下载 SignalVu-PC 软件
2 启用 SV28 30 天试用
3 索取 SV28FL-SVPC 报价 (浮动许可)
索取 SV28NL-SVPC 报价 (节点锁定许可)


SV56:记录文件回放

  • 支持试用 SignalVu-PC 回放 R3F 文件
  • 更改分析参数,比如 RBW、频宽
  • 进行包含 DPX 和 AM/FM 收听在内的所有测量
1 下载 SignalVu-PC 软件
2 启用 SV56 30 天试用
3 索取 SV56FL-SVPC 报价 (浮动许可)
索取 SV56NL-SVPC 报价 (节点锁定许可)


SV54:信号测量和分类

  • 按照频率、带宽和形状定义信号
  • 用户创建的数据库支持您所在区域的自定义测量
  • 快速确定新的未授权关注信号
1 下载 SignalVu-PC 软件
2 启用 SV54 30 天试用
3 索取 SV54FL-SVPC 报价 (浮动许可)
索取 SV54NL-SVPC 报价 (节点锁定许可)


Thumbnail
 SV60:电缆和天线测试

在配备 04 跟踪发生器选件时,RSA500A/600A 系列可以在电缆、器件和天线上进行单端口测量,并不再需要昂贵的外部基准源。 测量包括:

  • 故障点测量
  • 回波损耗
  • 电压驻波比 (VSWR)
1 下载 SignalVu-PC 软件
2 启用 SV60 30 天试用
3 索取 SV60FL-SVPC 报价 (浮动许可)
索取 SV60NL-SVPC 报价 (节点锁定许可)


B800:对于 RSA7100B:采集带宽为 800 MHz

1 下载 SignalVu-PC 软件
2 启用 B800 30 天试用版
3 索取 B800FL-SVPC 报价 (浮动许可)
索取 B800NL-SVPC 报价 (节点锁定许可)


STREAM:适用于 RSA7100B:流式数据(对于 RAID 存储为必需)

1 下载 SignalVu-PC 软件
2 启用 STREAM 30 天试用版
3 索取 STREAMFL-SVPC 报价 (浮动许可)
索取 STREAMNL-SVPC 报价 (节点锁定许可)


SV25H:适用于 RSA7100B:WLAN 802.11ac 测量应用

1 下载 SignalVu-PC 软件
2 启用 SV25H 30 天试用
3 索取 SV25HFL-SVPC 报价 (浮动许可)
索取 SV25HNL-SVPC 报价 (节点锁定许可)


SVMH:适用于 RSA7100B:通用调制分析,适用于采集带宽小于或等于 1 GHz 的分析仪

1 下载 SignalVu-PC 软件
2 启用 SVMH 30 天试用
3 索取 SVMHFL-SVPC 报价 (浮动许可)
索取 SVMHNL-SVPC 报价 (节点锁定许可)

SVPH:适用于 RSA7100B:脉冲分析,适用于采集带宽小于或等于 1 GHz 的分析仪

1 下载 SignalVu-PC 软件
2 启用 SVPH 30 天试用
3 索取 SVPHFL-SVPC 报价 (浮动许可)
索取 SVPHNL-SVPC 报价 (节点锁定许可)


TRIG:适用于 RSA7100B:高级触发,适用于采集带宽小于或等于 1 GHz 的分析仪

1 下载 SignalVu-PC 软件
2 启用 TRIG 30 天试用
3 索取 TRIGFL-SVPC 报价 (浮动许可)
索取 TRIGNL-SVPC 报价 (节点锁定许可)


Thumbnail
SV31:蓝牙 5 测量(要求应用 SV27)

  • 根据蓝牙 SIG 规范对蓝牙 5 变体进行物理层射频测量
  • 频率偏差、偏置和漂移等信号质量测量
  • 通过数据包的包头字段解码进行系统电平调试
1 下载 SignalVu-PC 软件
2 支持 SV31NL-SVPC 30 天试用
3 索取 SV31FL-SVPC 报价 (浮动许可)
索取 SV31NL-SVPC 报价 (节点锁定许可)


Thumbnail
SVQP:CISPR 检波器

  • EMI/EMC 辐射(放射/传导辐射)预一致性和调试
  • 根据 CISPR16 进行峰值、准峰值、平均检测
  • 适用于频谱(调试)和杂散信号(预一致性)
1 下载 SignalVu-PC 软件
2 支持 SVQPNL-SVPC 30 天试用
3 索取 SVQPFL-SVPC 报价 (浮动许可)
索取 SVQPFL-SVPC 报价 (节点锁定许可)

单一用户界面,多种仪器

SignalVu-PC 使用的功能集和用户界面与 RSA5000、Specmon 和 RSA6000 实时频谱分析仪和信号分析仪中的相同。 此外,SignalVu-PC 的功能集和用户界面与 MSO/DPO5000、DPO7000、MSO/DPO70000 和 DPO70000SX 系列示波器中可用的 SignalVu 选项相同。

仪器系列 仪器类型 使用 仪器控制
RSA306、 RSA306B RSA500 RSA600 USB 频谱分析仪 连接到与 PC(已安装 SignalVu-PC)连接的 USB 频谱分析仪。 基本版提供核心功能。 根据需要添加更多应用选项。 通过 PC 进行实时仪器控制
RSA7100B 高性能频谱分析仪 基本版提供核心功能。 根据需要添加更多应用选项。 通过 PC 进行实时仪器控制
MDO4000B/C 混合域示波器 基本版本附带 RF 和功率测量功能。 根据需要通过选件添加更多功能。 需要 CON 选件才能提供实时更新。 在已添加 CON 选件的情况下,通过 PC 进行实时 MDO4000B/C 控制
MDO3000
MSO/DPO3000
MSO/DPO4000
数字示波器、混合信号示波器和混合域示波器 对捕捉信号的离线分析 不可用
