400G PAM4 测试

Fiber in 400G network

400G PAM4 测试



克服 400G 测量中面临的挑战

随着云计算在全球快速发展,对高性能数据中心基础设施的需求越来越大。 为了满足此持续增加的需求,开发人员将过渡到 400G 技术来实现更小型、更快速且每位成本更低的解决方案。

可通过几种核心技术实现 400G,其中包括使用高阶调制和最高达 56 Gbaud 的高数据速率。 此全新调制方案提供四级脉冲调制 (PAM4),其使用两位来传送每个符号,使得数据速率达到传统 NRZ 的两倍。

由于信噪较低且幅度仅为同类 NRZ 的 1/3,PAM4 需要使用更高级工具和功能才能成功验证。

加快 400G 产品开发

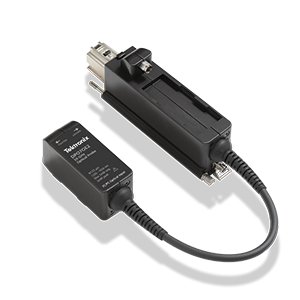

开发 400G 产品充满挑战。为了成功评估 PAM4 信号,需要使用更复杂的工具和功能。带有 DPO70000 实时示波器的 DPO7OE 系列光探头 提供卓越特性、触发功能和调试功能,可有效测量最高速率达 56 GBaud 的 PAM4 信号并有效排除此类信号故障。

泰克实时解决方案 可以让您有效地验证技术进步,并快速调试和验证可补充采样示波器低噪声的 400G 技术。

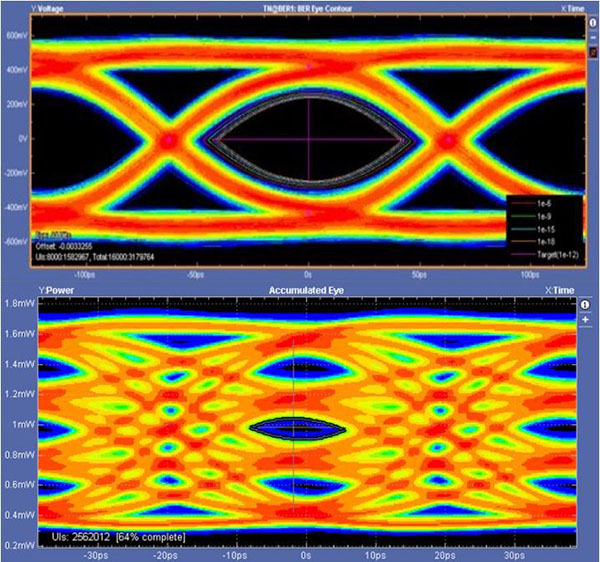

Comparison of pulse amplitude modulation (PAM4) versus NRZ shows the increased complexity

从 NRZ 过渡为 PAM4 增加了测试光学信号的复杂度。

更快验证和提高产量

存在的一个最大挑战是在满足所需技术规格的同时尽量降低每个设备的测试成本。 由于 PAM4 信号增加需进行的测试数量以及 NRZ 信号(增大倍数大于 10),需要采用快速显示测量值来优化调整且噪声最低的解决方案以便尽量提高产量。

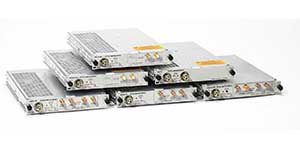

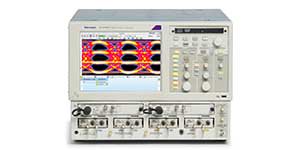

泰克采样解决方案包括 DSA8300 和 80C20/21 光模块 ,可在测试最高速率达 56 GBaud 的信号时提供最高带宽、最高灵敏度和最短测试时间。该解决方案使您能够高效地平衡性能和测试成本。

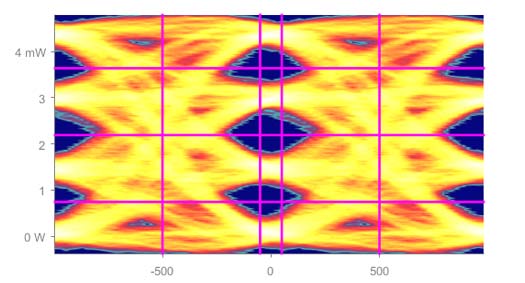

TDECQ is one of the PAM4 measurements

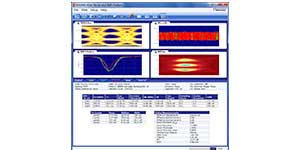

TDECQ 测量值显示 PAM4 信号的测试复杂度。
